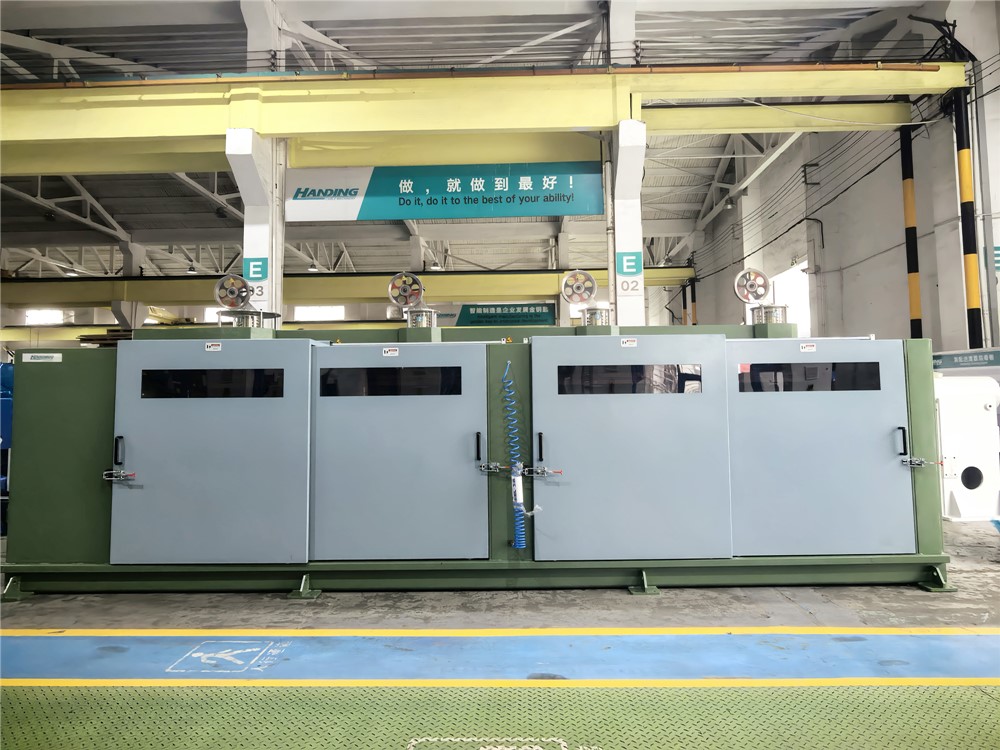

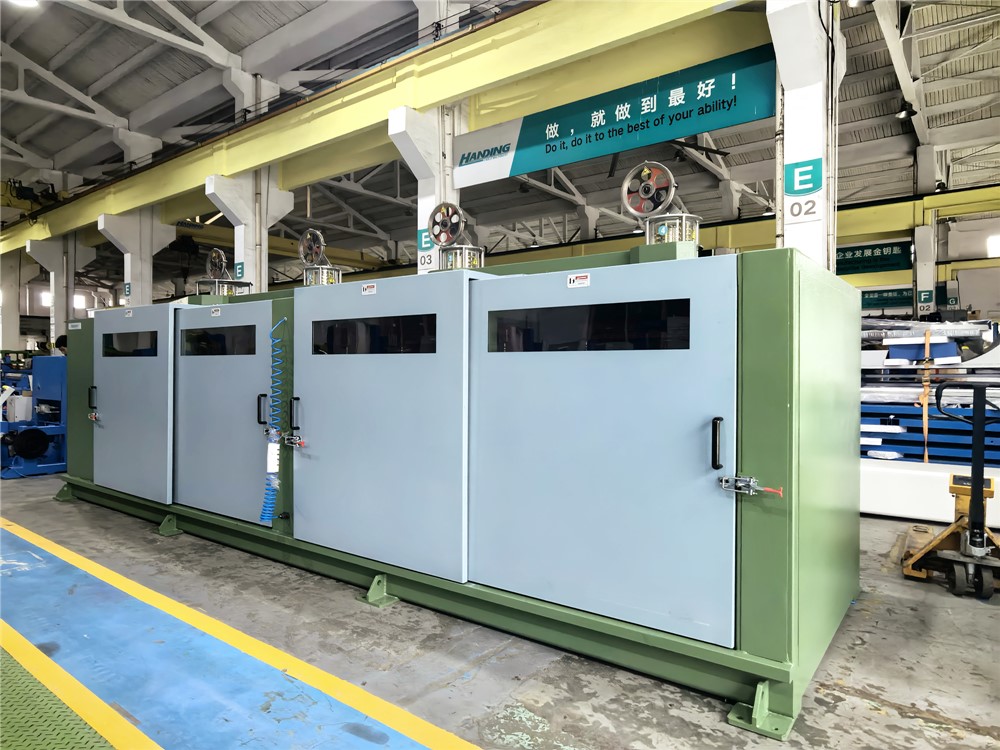

技術升級助力線纜智造｜漢鼎 BT-800P 退扭放線機投入量產
近日，江蘇漢鼎線纜設備有限公司（HANDING）面向高端線纜制造領域的 BT-800P 退扭放線機完成技術迭代與實測投產。憑借準確的退扭控制、穩定的放線性能與廣譜適配能力，該設備有效解決了行業生產痛點，助力線纜行業向智能化、高品質方向升級。
核心設備摘要：
1. 設備型號： 漢鼎 BT-800P 退扭放線機
2. 解決痛點： 有效解決線纜成纜、高速對絞過程中因扭轉應力殘留導致的線材扭結、回彈變形及電氣不良問題。
3. 核心數據： 適配線徑 ?3.0mm～?7.0mm，額定放線速度達 800m/min，節距控制誤差小于 ±0.5mm。
一、 設備定位與核心參數總覽
漢鼎 BT-800P 退扭機是專為高端線纜成纜、高速對絞工序打造的高精度專用設備。整機圍繞零殘余扭矩、恒張力放線、智能化調控三大核心性能研發，適配多品類高端精密線纜量產。其主要技術指標如下：
| 參數項目 | 技術指標 |
|---|---|
| 適用線徑范圍 | ? 3.0 mm ～ ? 7.0 mm |
| 放線頭數 | 4 頭 / 臺 |
| 退扭方向 | S 絞、Z 絞可任意切換 |
| 張力控制系統 | 磁粉制動器 5KG 控制，可與成纜機聯動使用 |
| 斷線保護機制 | 機內、機外斷線，或線盤生產完畢時，設備自動停機 |
二、 核心性能亮點，解決行業生產痛點
閉環伺服同步退扭： 支持 S/Z 雙向絞向一鍵切換，退扭調節精度可達 1% 無級可調，準確匹配不同節距、不同線徑的生產工藝。
抵消殘余內應力： 實時動態抵消線材卷繞、高速絞合產生的殘余內應力，有效防范線材扭結、起麻花、回彈變形等問題。
滿足嚴苛質檢： 相較傳統普通放線架，節距控制誤差壓縮至 ±0.5mm 以內，大幅降低高頻線纜的串?dāng)_、衰減、阻抗波動問題，深度契合 5G 高頻精密線纜的嚴格質檢標準。
三、 高量產適配性，降本提良率
設備專為工業化高速量產場景設計，適配額定 800m/min 高速放線工況，標配 800mm 線盤，兼容多種規格精密線材生產。搭載高精度恒張力控制系統，張力調節范圍廣、控制精度達 ±3%FS，全程放線勻速平穩，有效避免高速生產中絕緣刮傷、導體拉伸斷裂等損耗問題。
機體配置氣動快速剎車與智能鎖緊結構，啟停響應速度小于 0.1 秒，運行無抖動、無滯后，可支持 24 小時連續穩定量產。在實際應用中，產品良品率有效提升，大幅降低了企業的廢品損耗成本。
四、 智能簡易運維，優化運營管理
設備搭載高清數字化觸控操作面板，支持參數預設，可對運行速度、退扭比例、張力數值進行實時可視化調節。系統自帶故障自動檢測與報警記錄功能，大幅降低了人工調試的難度。整機優化了輕量化且穩固的機身，節能低耗且運行穩定，有效減少設備停機維保時長，綜合利用率得到顯著提升，切實幫助企業降本增效、簡化生產運維流程。
五、 行業應用價值與發展意義
根據線纜行業工藝統計數據，市場高端線纜的大部分電氣不良問題，均由放線扭轉應力殘留、張力波動過大導致。BT-800P 退扭機通過準確可控的退扭參數與恒張力工藝，有效突破了傳統設備工藝的短板，穩定保障了線纜的結構與電氣性能。
伴隨 5G 通信、智能家居、高端工控產業的高速迭代，市場對精密線纜的一致性要求持續升級。BT-800P 憑借高精度、高穩定性、高適配性的參數優勢，完善了高端線纜智能生產鏈路，為線纜企業沖刺高端精密市場提供了堅實的硬件支撐，持續推動行業向高品質制造方向邁進。
了解更多關于 BT-800P 退扭放線機 的詳細技術參數，或獲取定制化的 成纜設備配套方案，歡迎隨時 聯系漢鼎工程團隊。
